T10MPB/OE、T20MPB/OE、T30MBP/OE、T35MPB/OE、T38MPB/OE、T40MPB/OE、T45MPB/OE、T48MPB/OE、T50MPB/OE、T55MPB/OE、T60MPB/OE、T65MPB/OE、T68MPB/OE
自動化された産業ツール
自動停止
自動押し下げドライバー
85～600, 600～1400, 1400～2200
0.2～100, 100～400
| SKU: | |
|---|---|
| 可用性ステータス: | |
| 数量： | |
正回転止めネジのみで、負荷が設定トルク値に達するとエアモーターが自動停止する環境に優しい設計です。
さまざまなトルクサイズは色管理システムによって区別され、トルクの品質管理を容易にし、トルクサイズは外部から調整できます。
モーターの動作に影響を与えないようにツールをクランプ部にロックし、安定した動作を確保するために吸気方向と排気方向を正しく設定する必要があります。
M5信号コネクタは工具の起動・停止の信号検出が可能で、ねじの緩み回数の記録や歯の滑り検出に適しています。
正回転止めネジのみで、負荷が設定トルク値に達するとエアモーターが自動停止する環境に優しい設計です。
さまざまなトルクサイズは色管理システムによって区別され、トルクの品質管理を容易にし、トルクサイズは外部から調整できます。
モーターの動作に影響を与えないようにツールをクランプ部にロックし、安定した動作を確保するために吸気方向と排気方向を正しく設定する必要があります。
M5信号コネクタは工具の起動・停止の信号検出が可能で、ねじの緩み回数の記録や歯の滑り検出に適しています。
モデル | 無負荷速度 | 重さ | サイズ | 空気圧 | 最小パイプ径 | 空気消費量 | トルク範囲 | 正確さ | ロック能力 | |||
A | B | C | 機械歯 | セルフタッピング | ||||||||
回転数 | g | mm | mm | mm | kg/cm3 | mm | m3/分 | kgf-cm | % | |||
T10MPB/OE | 1000 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.20 | 0.5～2 | ±3 | M1.4-M2.2 | M1.1～M1.7 |
T20MPB/OE | 1000 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.20 | 1-8 | ±3 | M1.7～M3.4 | M1.4～M2.7 |
T30MPB/OE | 1800 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.28 | 3-17 | ±3 | M2.5～M4.3 | M2.0～M3.4 |
T35MPB/OE | 2200 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.28 | 3-20 | ±3 | M2.5～M4.5 | M2.0～M3.5 |
T38MPB/OE | 1800 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.28 | 3-25 | ±3 | M2.5～M4.8 | M2.0～M3.8 |
T40MPB/OE | 1000 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.28 | 5-30 | ±3 | M2.8～M5.0 | M2.3～M4.1 |
T45MPB/OE | 800 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.30 | 8-40 | ±3 | M3.4～M5.6 | M2.7～M4.5 |
T48MPB/OE | 1700 | 1150 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 5-45 | ±3 | M2.8～M5.8 | M2.3～M4.5 |
T50MPB/OE | 1400 | 1150 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 7-50 | ±3 | M3.2～M6.0 | M2.6～M4.8 |
T55MPB/OE | 1000 | 1150 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 7-65 | ±3 | M3.2～M6.5 | M2.6～M5.2 |
T60MPB/OE | 550 | 1150 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 15-95 | ±3 | M4.0～M7.2 | M3.3～M6.0 |
T65MPB/OE | 300 | 1200 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 30-180 | ±3 | M5.0～M9.2 | M4.1～M7.1 |
T68MPB/OE | 250 | 1200 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 50-280 | ±3 | M6.0～M10.8 | M4.8～M8.6 |
▲ 仕様は予告なく変更する場合がございます。
★【カスタマイズ】お客様のニーズに応じて専用仕様をカスタマイズできます。詳細はお問い合わせください。
★【ヒント】トルク値の範囲は参考値であり、実際のトルク性能は使用条件や環境により異なる場合があります。
★【ヒント】部品の耐久性を確保し、工具の寿命を延ばすために、動作中の作業トルクは工具の最大トルク値の70％を超えないようにすることをお勧めします。最大トルクで長時間使用すると、部品の摩耗が促進され、工具寿命が低下する可能性があります。この原則は、適切なモデルを選択するための重要な基礎としても使用できます。
モデル | 無負荷速度 | 重さ | サイズ | 空気圧 | 最小パイプ径 | 空気消費量 | トルク範囲 | 正確さ | ロック能力 | |||
A | B | C | 機械歯 | セルフタッピング | ||||||||
回転数 | g | mm | mm | mm | kg/cm3 | mm | m3/分 | kgf-cm | % | |||
T10MPB/OE | 1000 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.20 | 0.5～2 | ±3 | M1.4-M2.2 | M1.1～M1.7 |
T20MPB/OE | 1000 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.20 | 1-8 | ±3 | M1.7～M3.4 | M1.4～M2.7 |
T30MPB/OE | 1800 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.28 | 3-17 | ±3 | M2.5～M4.3 | M2.0～M3.4 |
T35MPB/OE | 2200 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.28 | 3-20 | ±3 | M2.5～M4.5 | M2.0～M3.5 |
T38MPB/OE | 1800 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.28 | 3-25 | ±3 | M2.5～M4.8 | M2.0～M3.8 |
T40MPB/OE | 1000 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.28 | 5-30 | ±3 | M2.8～M5.0 | M2.3～M4.1 |
T45MPB/OE | 800 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.30 | 8-40 | ±3 | M3.4～M5.6 | M2.7～M4.5 |
T48MPB/OE | 1700 | 1150 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 5-45 | ±3 | M2.8～M5.8 | M2.3～M4.5 |
T50MPB/OE | 1400 | 1150 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 7-50 | ±3 | M3.2～M6.0 | M2.6～M4.8 |
T55MPB/OE | 1000 | 1150 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 7-65 | ±3 | M3.2～M6.5 | M2.6～M5.2 |
T60MPB/OE | 550 | 1150 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 15-95 | ±3 | M4.0～M7.2 | M3.3～M6.0 |
T65MPB/OE | 300 | 1200 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 30-180 | ±3 | M5.0～M9.2 | M4.1～M7.1 |
T68MPB/OE | 250 | 1200 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 50-280 | ±3 | M6.0～M10.8 | M4.8～M8.6 |
▲ 仕様は予告なく変更する場合がございます。
★【カスタマイズ】お客様のニーズに応じて専用仕様をカスタマイズできます。詳細はお問い合わせください。
★【ヒント】トルク値の範囲は参考値であり、実際のトルク性能は使用条件や環境により異なる場合があります。
★【ヒント】部品の耐久性を確保し、工具の寿命を延ばすために、動作中の作業トルクは工具の最大トルク値の70％を超えないようにすることをお勧めします。最大トルクで長時間使用すると、部品の摩耗が促進され、工具寿命が低下する可能性があります。この原則は、適切なモデルを選択するための重要な基礎としても使用できます。
PLC オートメーション ツールを M5 信号穴に接続して、正確なトルク制御を実現し、フローティング ロック、スライド歯、またはロックの紛失を防ぐことができます。
負荷があらかじめ設定されたトルク値に達すると、空気圧ドライバーのクラッチが作動し、モーターは自動的に停止します。
パイプラインを構成する場合、水フィルター、圧力調整バルブ、オイルインジェクターなどの機器を設置する必要があります。
空気圧配管径と使用空気圧の選定は、エアドライバーの仕様表をご参照ください。
自動ツールを設置するときは、ツールがパイプラインの空気圧によって干渉されないように、急速排気バルブを取り付ける必要があります。
圧力センサーを使用して、エアドライバーの M5 信号コネクタに接続します。
【ワンポイント】吸排気方向の正しい取り付けにご注意ください。純正環境対応ツールのブラックホールは吸気用、シルバーホールは排気用です。方向を逆にするとモーターの動作に影響を与えます。。
PLC オートメーション ツールを M5 信号穴に接続して、正確なトルク制御を実現し、フローティング ロック、スライド歯、またはロックの紛失を防ぐことができます。
負荷があらかじめ設定されたトルク値に達すると、空気圧ドライバーのクラッチが作動し、モーターは自動的に停止します。
パイプラインを構成する場合、水フィルター、圧力調整バルブ、オイルインジェクターなどの機器を設置する必要があります。
空気圧配管径と使用空気圧の選定は、エアドライバーの仕様表をご参照ください。
自動ツールを設置するときは、ツールがパイプラインの空気圧によって干渉されないように、急速排気バルブを取り付ける必要があります。
圧力センサーを使用して、エアドライバーの M5 信号コネクタに接続します。
【ワンポイント】吸排気方向の正しい取り付けにご注意ください。純正環境対応ツールのブラックホールは吸気用、シルバーホールは排気用です。方向を逆にするとモーターの動作に影響を与えます。。
P1はドライバー起動時にM5信号穴で検出される圧力を示します。
P0はトルクが目標値に達するとM5信号穴がエア圧力をオンからオフに切り替え、圧力値がゼロになることを意味します。
圧力スイッチ P1、P0 がそれぞれ On、Off を表示し、PLC に通知されます。

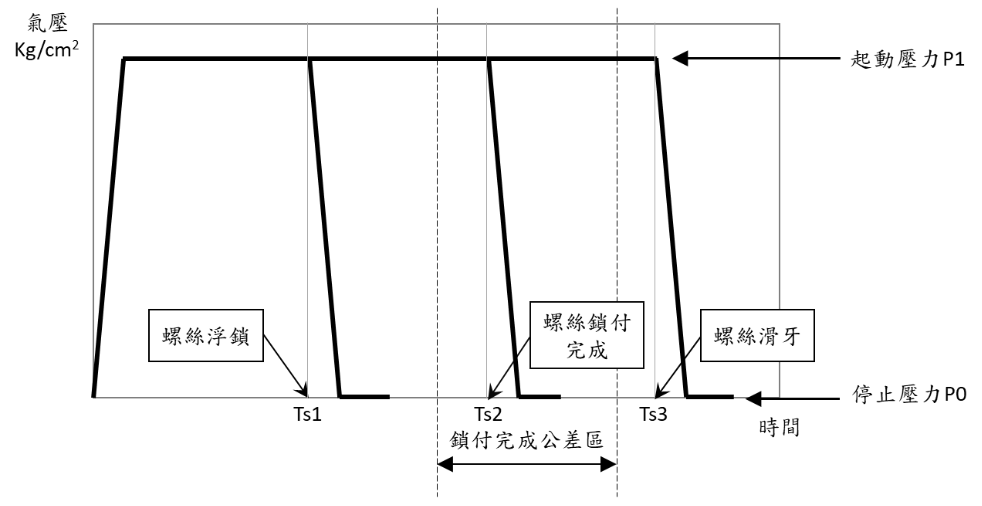

Ts1 が公差域未満である場合はフローティングロックを意味し、Ts2 はロック公差域内である場合はロックが完了していることを示し、Ts3 が公差域より大きい場合はねじが滑りていることを示します。
P1はドライバー起動時にM5信号穴で検出される圧力を示します。
P0はトルクが目標値に達するとM5信号穴がエア圧力をオンからオフに切り替え、圧力値がゼロになることを意味します。
圧力スイッチ P1、P0 がそれぞれ On、Off を表示し、PLC に通知されます。
Ts1 が公差域未満である場合はフローティングロックを意味し、Ts2 はロック公差域内である場合はロックが完了していることを示し、Ts3 が公差域より大きい場合はねじが滑りていることを示します。
Q1: ツールの推奨操作トルクはどれくらいですか?適切なモデルを選択するにはどうすればよいですか?
A: 部品の耐久性を確保し、工具の寿命を延ばすために、使用中の作業トルクは工具の最大トルク値の 70% を超えないようにすることをお勧めします。例えば、この工具の最大トルクが40N・mの場合、実使用トルクは30N・m以内に管理されることを推奨します。
例: お客様の実作業要件が 40N・m の場合、工具が安全範囲内で安定して動作し、寿命を延ばすために、A74000ABSF や A74500ABSF などの高トルクモデルにアップグレードすることをお勧めします。
Q2: ボルテージレギュレータの機能は何ですか?
A: 圧力調整器は、空気圧パイプラインの圧力を安定させ、使用中の空気圧ドライバーの安定したトルクを確保し、再現性と作業の一貫性を向上させることができます。
Q3: ドライヤーの機能は何ですか?
A: ドライヤーは圧縮空気中の水分を濾過できます。圧縮空気の温度は外界よりも高いため、高温と低温が交互に繰り返されると多量の水分が発生します。ドライヤーは水分含有量を効果的に減らし、空気圧ツールを保護します。
Q4: ツールの動作中に回転方向を直接切り替えることはできますか?
A: これはお勧めできません。動作を停止せずに正逆転を切り替えると、モーターの破損や工具の寿命低下の原因となります。正しい方法は、動作を停止してから正逆スイッチで回転方向を変えることです。
Q1: ツールの推奨操作トルクはどれくらいですか?適切なモデルを選択するにはどうすればよいですか?
A: 部品の耐久性を確保し、工具の寿命を延ばすために、使用中の作業トルクは工具の最大トルク値の 70% を超えないようにすることをお勧めします。例えば、この工具の最大トルクが40N・mの場合、実使用トルクは30N・m以内に管理されることを推奨します。
例: お客様の実作業要件が 40N・m の場合、工具が安全範囲内で安定して動作し、寿命を延ばすために、A74000ABSF や A74500ABSF などの高トルクモデルにアップグレードすることをお勧めします。
Q2: ボルテージレギュレータの機能は何ですか?
A: 圧力調整器は、空気圧パイプラインの圧力を安定させ、使用中の空気圧ドライバーの安定したトルクを確保し、再現性と作業の一貫性を向上させることができます。
Q3: ドライヤーの機能は何ですか?
A: ドライヤーは圧縮空気中の水分を濾過できます。圧縮空気の温度は外界よりも高いため、高温と低温が交互に繰り返されると多量の水分が発生します。ドライヤーは水分含有量を効果的に減らし、空気圧ツールを保護します。
Q4: ツールの動作中に回転方向を直接切り替えることはできますか?
A: これはお勧めできません。動作を停止せずに正逆転を切り替えると、モーターの破損や工具の寿命低下の原因となります。正しい方法は、動作を停止してから正逆スイッチで回転方向を変えることです。
