PS10VBL,PS11VBL,PS20VBL,PS21VBL,PS30VBL,PS31VBL,PS32VBL,PS33VBL,P41VBL,PS42VBL,PS45VBL,PS51VBL
自動化工業工具
氣吸式
扳手起子式
0.5~280kgf-cm / 0.05~28.0Nm
| SKU: | |
|---|---|
| 狀態： | |
| 數量： | |
採用內建氣吸機構與專利離合器，無外接管路更耐摔耐用，具低噪音、低振動與高精度特性。
可快速外部調整扭力，搭配Z型自動供螺絲系統，一次一顆精準對位，操作效率高。
減少火花與故障率，提升安全性與維修便利性，延長工具壽命。
節能環保、無火花與碳刷汙染，壽命長且具自動停轉功能，達到高效與安全兼具的使用體驗。
採用內建氣吸機構與專利離合器，無外接管路更耐摔耐用，具低噪音、低振動與高精度特性。
可快速外部調整扭力，搭配Z型自動供螺絲系統，一次一顆精準對位，操作效率高。
減少火花與故障率，提升安全性與維修便利性，延長工具壽命。
節能環保、無火花與碳刷汙染，壽命長且具自動停轉功能，達到高效與安全兼具的使用體驗。
型號 | 無載轉速 | 重量 | 總長 | 直徑 | 扭力範圍 | 電源 | 扭力重覆精度 | CPK值 (符合 ISO5393要求) | 鎖付能力 | 配件 | ||
機械牙 | 自攻牙 | 起子頭規格 | ||||||||||
r.p.m. | g | mm | mm | Kgf-cm | V(DC) | % | 1/4” | |||||
PS10VBL | 300 | 305 | 207 | 36 | 0.2-2.0 | 12 | ±3 | 1.67 | M1.0-M2.2 | M0.9-M1.7 | #0 | |
PS11VBL | 1000 | 305 | 207 | 36 | 0.2-2.0 | 12 | ±3 | 1.67 | M1.0-M2.2 | M0.9-M1.7 | #0 | |
PS20VBL | 300 | 305 | 207 | 36 | 0.5-5.0 | 12 | ±3 | 1.67 | M1.4-M2.8 | M1.1-M2.3 | #0 | |
PS21VBL | 1000 | 305 | 207 | 36 | 0.5-5.0 | 12 | ±3 | 1.67 | M1.4-M2.8 | M1.1-M2.3 | #0 | |
PS30VBL | 300 | 305 | 207 | 36 | 1.0-10 | 12 | ±3 | 1.67 | M1.7-M3.5 | M1.4-M2.9 | #0 | |
PS31VBL | 1000 | 355 | 207 | 36 | 1.0-10 | 12 | ±3 | 1.67 | M1.7-M3.5 | M1.4-M2.9 | #0 | |
PS32VBL | 1400 | 355 | 207 | 36 | 1.0-10 | 12 | ±3 | 1.67 | M1.7-M3.5 | M1.4-M2.9 | #0 | |
PS33VBL | 650 | 355 | 207 | 36 | 1.0-10 | 12 | ±3 | 1.67 | M1.7-M3.5 | M1.4-M2.9 | #0 | |
PS41VBL | 1000 | 355 | 207 | 36 | 3.0-17 | 12 | ±3 | 1.67 | M2.5-M4.3 | M2.0-M3.4 | #2 | |
PS42VBL | 1400 | 355 | 207 | 36 | 3.0-17 | 12 | ±3 | 1.67 | M2.5-M4.3 | M2.0-M3.4 | #2 | |
PS45VBL | 450 | 355 | 207 | 36 | 5.0-25 | 12 | ±3 | 1.67 | M2.8-M4.8 | M2.3-M3.8 | #2 | |
PS51VBL | 1000 | 355 | 207 | 36 | 5.0-30 | 12 | ±3 | 1.67 | M2.8-M5.0 | M2.3-M4.1 | #2 | |
▲ 規格若有更改，恕不另行通知。
★ 【特製化】可依照客戶需求特製專屬規格，詳情請與我們聯絡。
★ 【提示】扭力值範圍僅供參考，實際扭力表現可能因使用條件與環境而有所差異。
★ 【提示】為確保零件耐用及延長工具壽命，建議操作時的工作扭力，勿超過工具最大扭力值的 70%。長時間於工具的最大扭力使用下，可能導致零件加速耗損及工具壽命縮短。此原則亦可作為挑選合適型號的重要依據。
螺絲機型號 | 容量 | 重量 | 尺寸 | 電源 | 螺絲總長mm | 螺絲頭徑Mm | 螺絲 | ||
PCS/MIN | g | (D)X(W)X(H)mm | V(AC) | V(DC) | 適用樣品 | 適用規格 | |||
SC2004 | 40-60 | 250 | 180*125*140 | 100-240 | 12(1A) | < 20 | < 11.5 |
|
|
型號 | 無載轉速 | 重量 | 總長 | 直徑 | 扭力範圍 | 電源 | 扭力重覆精度 | CPK值 (符合 ISO5393要求) | 鎖付能力 | 配件 | ||
機械牙 | 自攻牙 | 起子頭規格 | ||||||||||
r.p.m. | g | mm | mm | Kgf-cm | V(DC) | % | 1/4” | |||||
PS10VBL | 300 | 305 | 207 | 36 | 0.2-2.0 | 12 | ±3 | 1.67 | M1.0-M2.2 | M0.9-M1.7 | #0 | |
PS11VBL | 1000 | 305 | 207 | 36 | 0.2-2.0 | 12 | ±3 | 1.67 | M1.0-M2.2 | M0.9-M1.7 | #0 | |
PS20VBL | 300 | 305 | 207 | 36 | 0.5-5.0 | 12 | ±3 | 1.67 | M1.4-M2.8 | M1.1-M2.3 | #0 | |
PS21VBL | 1000 | 305 | 207 | 36 | 0.5-5.0 | 12 | ±3 | 1.67 | M1.4-M2.8 | M1.1-M2.3 | #0 | |
PS30VBL | 300 | 305 | 207 | 36 | 1.0-10 | 12 | ±3 | 1.67 | M1.7-M3.5 | M1.4-M2.9 | #0 | |
PS31VBL | 1000 | 355 | 207 | 36 | 1.0-10 | 12 | ±3 | 1.67 | M1.7-M3.5 | M1.4-M2.9 | #0 | |
PS32VBL | 1400 | 355 | 207 | 36 | 1.0-10 | 12 | ±3 | 1.67 | M1.7-M3.5 | M1.4-M2.9 | #0 | |
PS33VBL | 650 | 355 | 207 | 36 | 1.0-10 | 12 | ±3 | 1.67 | M1.7-M3.5 | M1.4-M2.9 | #0 | |
PS41VBL | 1000 | 355 | 207 | 36 | 3.0-17 | 12 | ±3 | 1.67 | M2.5-M4.3 | M2.0-M3.4 | #2 | |
PS42VBL | 1400 | 355 | 207 | 36 | 3.0-17 | 12 | ±3 | 1.67 | M2.5-M4.3 | M2.0-M3.4 | #2 | |
PS45VBL | 450 | 355 | 207 | 36 | 5.0-25 | 12 | ±3 | 1.67 | M2.8-M4.8 | M2.3-M3.8 | #2 | |
PS51VBL | 1000 | 355 | 207 | 36 | 5.0-30 | 12 | ±3 | 1.67 | M2.8-M5.0 | M2.3-M4.1 | #2 | |
▲ 規格若有更改，恕不另行通知。
★ 【特製化】可依照客戶需求特製專屬規格，詳情請與我們聯絡。
★ 【提示】扭力值範圍僅供參考，實際扭力表現可能因使用條件與環境而有所差異。
★ 【提示】為確保零件耐用及延長工具壽命，建議操作時的工作扭力，勿超過工具最大扭力值的 70%。長時間於工具的最大扭力使用下，可能導致零件加速耗損及工具壽命縮短。此原則亦可作為挑選合適型號的重要依據。
螺絲機型號 | 容量 | 重量 | 尺寸 | 電源 | 螺絲總長mm | 螺絲頭徑Mm | 螺絲 | ||
PCS/MIN | g | (D)X(W)X(H)mm | V(AC) | V(DC) | 適用樣品 | 適用規格 | |||
SC2004 | 40-60 | 250 | 180*125*140 | 100-240 | 12(1A) | < 20 | < 11.5 |
|
|
效率/壽命：無刷效率更高、體積更小、重量更輕、壽命更長、溫升更低。
噪音/火花：無刷噪音小、無火花，更適合靜音與潔淨車間。
維護成本：有刷需定期更換碳刷；無刷基本免維護。
有刷馬達 | 無刷馬達 | |
控制方面 | 簡單 | 複雜 |
環境溫度 | 不耐高溫 | 耐高溫 |
效率 | 低 | 高 |
碳刷 | 需定時清理/更換 | 無碳刷 |
維護 | 需定期維護 | 免 |
馬達體積 | 大 | 小 |
重量 | 重 | 輕 |
壽命 | 低 | 高 |
馬達溫升 | 高 | 低 |
扭力 | 小 | 大 |
噪音 | 大 | 小 |
火花 | 大 | 無 |
效率/壽命：無刷效率更高、體積更小、重量更輕、壽命更長、溫升更低。
噪音/火花：無刷噪音小、無火花，更適合靜音與潔淨車間。
維護成本：有刷需定期更換碳刷；無刷基本免維護。
有刷馬達 | 無刷馬達 | |
控制方面 | 簡單 | 複雜 |
環境溫度 | 不耐高溫 | 耐高溫 |
效率 | 低 | 高 |
碳刷 | 需定時清理/更換 | 無碳刷 |
維護 | 需定期維護 | 免 |
馬達體積 | 大 | 小 |
重量 | 重 | 輕 |
壽命 | 低 | 高 |
馬達溫升 | 高 | 低 |
扭力 | 小 | 大 |
噪音 | 大 | 小 |
火花 | 大 | 無 |
安裝與準備：確保電動起子和配件完好，連接電源線，檢查適用的起子頭和螺絲規格。
調整扭力：透過外調式扭力調節器設定所需扭力，避免過度或不足的擰緊。

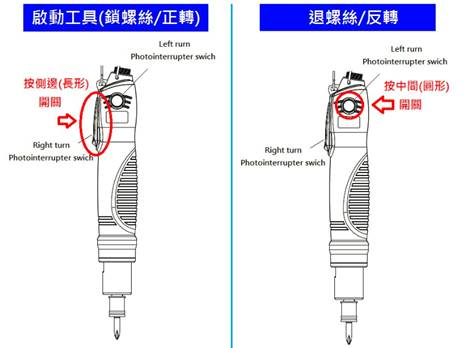

選擇操作模式：按下長形開關進入正轉模式鎖螺絲，按下圓形開關進入反轉模式退螺絲。
正轉/鎖螺絲：按下側邊長形開關，工具進入正轉模式。
反轉/退螺絲：按下中間圓形開關，工具進入反轉模式。
左右手操作：支援左右手操作，握持方式依個人習慣調整。
右手操作 | 左手操作 | ||
正轉/鎖螺絲 | 反轉/退螺絲 | 正轉/鎖螺絲 | 反轉/退螺絲 |
 |  |  |  |
 | |||
安裝與準備：確保電動起子和配件完好，連接電源線，檢查適用的起子頭和螺絲規格。
調整扭力：透過外調式扭力調節器設定所需扭力，避免過度或不足的擰緊。
選擇操作模式：按下長形開關進入正轉模式鎖螺絲，按下圓形開關進入反轉模式退螺絲。
正轉/鎖螺絲：按下側邊長形開關，工具進入正轉模式。
反轉/退螺絲：按下中間圓形開關，工具進入反轉模式。
左右手操作：支援左右手操作，握持方式依個人習慣調整。
右手操作 | 左手操作 | ||
正轉/鎖螺絲 | 反轉/退螺絲 | 正轉/鎖螺絲 | 反轉/退螺絲 |
| | | |
| |||
Q1：工具掉落會造成什麼影響？如何預防？
A：工具掉落或撞擊可能導致損壞。請操作時穩握工具，或使用掛扣環防止意外掉落，以確保安全與工具壽命。
Q2：扭力護套的作用是什麼？
A：扭力護套可固定扭力設定，避免使用者不當調整，確保鎖附精度與現場管理一致性。
Q3：工具的建議使用頻率為何？
A：建議採斷續運行模式：1 秒啟動／6 秒休息（ON/OFF）。請勿超出此頻率，以免馬達過熱、內部零件損壞。適當休息可延長工具壽命。
Q4：可以在工具運轉時取下扭力護套或調整扭力嗎？
A：嚴禁在工具運轉時取下扭力護套，否則可能因撞擊造成工具損壞或零件破裂。若無專業工程師或扭力測試機，請勿隨意調整扭力。使用前請務必將扭力護套旋緊。
Q1：工具掉落會造成什麼影響？如何預防？
A：工具掉落或撞擊可能導致損壞。請操作時穩握工具，或使用掛扣環防止意外掉落，以確保安全與工具壽命。
Q2：扭力護套的作用是什麼？
A：扭力護套可固定扭力設定，避免使用者不當調整，確保鎖附精度與現場管理一致性。
Q3：工具的建議使用頻率為何？
A：建議採斷續運行模式：1 秒啟動／6 秒休息（ON/OFF）。請勿超出此頻率，以免馬達過熱、內部零件損壞。適當休息可延長工具壽命。
Q4：可以在工具運轉時取下扭力護套或調整扭力嗎？
A：嚴禁在工具運轉時取下扭力護套，否則可能因撞擊造成工具損壞或零件破裂。若無專業工程師或扭力測試機，請勿隨意調整扭力。使用前請務必將扭力護套旋緊。
